Pentingnya Grounding pada Instalasi Listrik: Stop 5 Risiko Ini!

stop 5 risiko ini pentingnya grounding pada instalasi listrik plasma group indonesia

Pentingnya Grounding pada Instalasi Listrik yang Wajib Kalian Tahu!

Dalam sistem instalasi listrik, banyak orang fokus pada pemilihan kabel, panel, dan pemutus arus (MCB), namun sering kali mengabaikan grounding atau sistem pentanahan. Padahal, grounding adalah komponen vital dalam memastikan keamanan, stabilitas, dan keandalan sistem kelistrikan, baik di rumah, kantor, pabrik, maupun bangunan publik.

Tanpa grounding yang benar berbagai risiko serius dapat muncul, mulai dari sengatan listrik, kerusakan alat elektronik, hingga kebakaran. Artikel ini akan membahas 5 risiko besar akibat tidak adanya grounding atau grounding yang buruk, serta alasan pentingnya grounding pada instalasi listrik yang harus menjadi prioritas utama Anda.

Risiko 1: Sengatan Listrik pada Casing Logam

Grounding Melindungi Pengguna dari Arus Bocor

1. Arus bocor bisa mengalir ke casing perangkat
Dalam sistem kelistrikan, ada kemungkinan terjadi arus bocor akibat isolasi kabel yang rusak atau komponen internal yang gagal. Jika casing logam perangkat listrik tidak di-grounding, arus bocor ini bisa membuat bagian luar alat tersebut bertegangan.

2. Tanpa grounding, tubuh manusia menjadi jalur arus
Saat seseorang menyentuh casing logam yang bertegangan, tubuh manusia bisa menjadi jalur arus menuju tanah. Ini sangat berbahaya dan bisa menyebabkan sengatan listrik fatal.

3. Grounding memberikan jalur aman ke tanah
Dengan grounding, arus bocor tersebut langsung dialirkan ke tanah sebelum sempat mengalir ke tubuh manusia. Inilah kenapa grounding sangat penting untuk keselamatan jiwa.

Risiko 2: Peralatan Elektronik Mudah Rusak

Grounding Menyerap Lonjakan Tegangan dan Arus Liar

1. Gangguan tegangan bisa terjadi kapan saja
Petir, switching beban besar, atau gangguan dari jaringan PLN dapat menyebabkan lonjakan tegangan (surge) atau arus liar yang masuk ke instalasi rumah atau kantor.

2. Peralatan sensitif jadi korban pertama
Tanpa grounding yang baik, surge ini bisa masuk ke peralatan seperti komputer, TV, AC, dan perangkat elektronik lainnya, sehingga merusak komponen internal.

3. Grounding meredam dan menyalurkan lonjakan ke tanah
Sistem grounding berfungsi sebagai jalur pembuangan lonjakan tegangan ke tanah. Ini membantu memperpanjang umur peralatan dan mencegah kerugian finansial akibat kerusakan alat.

Risiko 3: Sistem Proteksi Gagal Berfungsi

Grounding Membantu Kinerja MCB, ELCB, dan Proteksi Lain

1. Alat proteksi butuh referensi ke tanah
Perangkat seperti ELCB (Earth Leakage Circuit Breaker) atau RCBO bekerja dengan cara mendeteksi arus bocor ke tanah. Tanpa grounding, perangkat ini tidak akan bisa mendeteksi adanya arus bocor.

2. Pemutus arus tidak bekerja saat ada gangguan
Jika grounding tidak tersedia atau tidak optimal, maka pemutus arus bisa gagal memutus listrik saat terjadi konsleting atau arus bocor. Akibatnya, potensi kebakaran dan kerusakan menjadi lebih besar.

3. Grounding mendukung proteksi sistem bekerja cepat
Dengan grounding, sistem proteksi bisa bekerja dalam hitungan milidetik untuk mencegah bahaya lebih besar. Ini sangat penting untuk keamanan sistem secara keseluruhan.

Risiko 4: Kebakaran Akibat Korsleting

Grounding Mengurangi Risiko Panas Berlebih dan Api

1. Arus gangguan yang tidak dibuang memicu panas
Saat arus gangguan tidak bisa mengalir ke tanah karena tidak ada grounding, maka arus ini bisa memicu percikan atau memanaskan kabel secara berlebih.

2. Panas berlebih bisa menyebabkan kebakaran
Jika suhu naik melebihi titik nyala material isolasi atau kabel, kebakaran bisa terjadi terutama pada instalasi tersembunyi di plafon atau dinding.

3. Grounding mencegah akumulasi arus berbahaya
Dengan jalur pembuangan ke tanah yang efektif, akumulasi arus gangguan dicegah. Ini menjadikan grounding sebagai pelindung pasif terhadap potensi kebakaran dari kelistrikan.

Risiko 5: Gangguan Operasi dan Kerugian Bisnis

Grounding Menjaga Keandalan Sistem di Gedung Komersial dan Industri

1. Sistem yang tidak stabil mengganggu operasi
Tanpa grounding, sistem kelistrikan bisa mengalami gangguan tegangan (noise), tegangan mengambang, hingga kerusakan pada sistem kontrol otomatis dan jaringan IT.

2. Waktu downtime meningkat
Peralatan yang terganggu oleh arus liar atau lonjakan tegangan akan mengalami restart, shutdown, atau bahkan rusak permanen. Hal ini bisa menyebabkan downtime dalam proses bisnis atau produksi.

3. Grounding menjaga kestabilan dan kontinuitas operasional
Dalam sistem industri, grounding menjadi syarat utama untuk kestabilan sinyal kontrol, kestabilan PLC, dan keamanan data. Keberadaan grounding yang benar adalah investasi jangka panjang bagi bisnis.

Bagaimana Grounding Bekerja?

Prinsip Dasar dan Komponen Utama

1. Jalur arus ke tanah dengan hambatan rendah
Grounding menyediakan jalur penghantar dari peralatan listrik ke tanah. Idealnya, nilai resistansi tanah harus di bawah 5 ohm agar arus gangguan bisa mengalir lancar.

2. Menggunakan batang tanah dan konduktor tembaga
Grounding biasanya menggunakan batang logam (tembaga, galvanis) yang ditanam di tanah dan dihubungkan dengan kabel tembaga dari panel atau casing peralatan.

3. Pengukuran dan pemeliharaan berkala diperlukan
Karena kondisi tanah bisa berubah (kering, lembab, berbatu), maka nilai grounding perlu diukur secara berkala agar tetap berada dalam standar aman.

Standar Grounding yang Direkomendasikan

Berdasarkan Regulasi dan Praktik Terbaik

1. SNI 03-7015 dan SPLN D3.007-1
Di Indonesia, standar grounding diatur dalam SNI dan SPLN, yang menyarankan nilai resistansi tanah maksimum 5 ohm untuk instalasi umum, dan di bawah 1 ohm untuk peralatan sensitif.

2. IEC 60364 dan IEEE Std 142 (Green Book)
Standar internasional juga mengacu pada prinsip bahwa grounding harus dirancang agar mampu menahan arus gangguan, sambaran petir, dan lonjakan tanpa mengganggu sistem utama.

3. Rekomendasi teknisi profesional
Para ahli kelistrikan dan instalator bersertifikasi selalu menyarankan untuk tidak mengabaikan grounding, bahkan untuk bangunan rumah tinggal sederhana sekalipun.

Jangan Remehkan Grounding!

Grounding adalah fondasi keselamatan listrik dalam sebuah bangunan. Banyak pengguna yang tidak sadar bahwa hanya dengan memasang grounding secara benar, mereka telah menghindari lima risiko besar yang bisa mengancam jiwa, harta, dan keberlangsungan sistem kelistrikan. Jangan menunggu sampai alat elektronik rusak, panel terbakar, atau orang tersengat listrik. Mulailah dari bawah tanah yang ter-grounding dengan baik.

Jika Anda masih ragu tentang kondisi grounding di rumah atau bangunan Anda, segera lakukan pengukuran resistansi tanah dan konsultasikan dengan teknisi profesional. Karena keselamatan tidak hanya soal apa yang terlihat, tapi juga tentang apa yang tersembunyi di dalam tanah.

Ingin tahu lebih lanjut tentang pentingnya grounding pada instalasi listrik, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding

Kenapa Grounding Listrik Harus Dibawah 5 Ohm?

kenapa grounding listrik harus dibawah 5 ohm

Alasan Kenapa Grounding Listrik Harus Dibawah 5 Ohm?

Dalam dunia instalasi kelistrikan, sistem grounding atau pentanahan adalah aspek yang tidak boleh diabaikan. Salah satu standar penting dalam sistem grounding adalah memastikan bahwa nilai resistansi tanah (ground resistance) berada di bawah angka 5 ohm. Tapi mengapa angka 5 ohm menjadi batas penting? Apa risiko jika nilai grounding melebihi batas tersebut? Artikel ini akan membahas secara komprehensif alasan teknis dan praktis kenapa grounding listrik harus dibawah 5 ohm, serta standar yang berlaku secara nasional maupun internasional.

Fungsi Utama Grounding Listrik

Perlindungan terhadap Bahaya Listrik

1. Mencegah sengatan listrik akibat arus bocor
Grounding berfungsi untuk mengalirkan arus gangguan seperti arus bocor atau short circuit ke tanah. Dengan adanya grounding yang baik, pengguna terlindungi dari sengatan yang mungkin muncul akibat casing logam peralatan yang bertegangan.

2. Mengamankan peralatan elektronik
Gangguan listrik, terutama saat terjadi lonjakan tegangan, bisa merusak perangkat elektronik. Grounding yang efisien mengarahkan lonjakan arus ini ke tanah, sehingga melindungi peralatan.

3. Menstabilkan sistem kelistrikan
Grounding juga berperan sebagai titik referensi nol dalam sistem distribusi listrik, sehingga arus listrik dapat mengalir secara seimbang.

Standar Nilai Grounding Menurut Regulasi

Panduan Nasional dan Internasional

1. SNI dan SPLN di Indonesia
Menurut SPLN (Standar PLN) dan SNI (Standar Nasional Indonesia), nilai resistansi tanah yang disarankan untuk grounding instalasi listrik rumah tangga dan bangunan umum adalah ≤ 5 ohm. Ini dianggap cukup untuk mengalirkan arus gangguan dengan aman.

2. IEC dan IEEE International Standard
Standar internasional seperti IEC 60364 dan IEEE Std 142 (Green Book) juga menyebutkan bahwa nilai resistansi tanah maksimum untuk grounding umum sebaiknya di bawah 5 ohm. Untuk sistem kritis seperti rumah sakit atau instalasi industri sensitif, bahkan dianjurkan di bawah 1 ohm.

3. Kode instalasi dan audit keselamatan
Sertifikat laik operasi (SLO) dan audit K3 biasanya mensyaratkan nilai resistansi grounding berada di bawah 5 ohm agar instalasi dinyatakan aman dan sesuai regulasi.

Risiko Jika Nilai Grounding Melebihi 5 Ohm

Dampak Kesehatan, Teknis, dan Finansial

1. Arus gangguan tidak mengalir optimal ke tanah
Jika resistansi grounding tinggi, maka arus gangguan tidak dapat terbuang dengan cepat ke tanah. Akibatnya, casing logam peralatan dapat menyimpan tegangan dan menjadi bahaya sengatan bagi manusia.

2. Sistem proteksi tidak bekerja efektif
Sistem pemutus arus seperti MCB atau ELCB membutuhkan jalur grounding yang baik untuk mendeteksi gangguan. Jika nilai resistansi tanah lebih dari 5 ohm, sistem proteksi ini bisa gagal bekerja saat dibutuhkan.

3. Risiko kerusakan peralatan elektronik meningkat
Peralatan sensitif seperti komputer, UPS, panel kontrol, dan PLC akan lebih rentan terhadap kerusakan akibat gangguan listrik jika grounding tidak optimal.

4. Terjadinya flashover atau loncatan listrik
Saat terjadi petir, resistansi tanah tinggi akan membuat energi sambaran tidak sepenuhnya tersalur ke tanah. Hal ini dapat menyebabkan loncatan listrik ke jaringan lain seperti telepon, jaringan data, bahkan ke panel listrik utama.

Alasan Kenapa Harus Di Bawah 5 Ohm

Penjelasan Teknikal dan Praktikal

1. Untuk memastikan pelepasan arus gangguan yang cepat
Arus listrik akan memilih jalur dengan hambatan paling kecil. Dengan nilai grounding di bawah 5 ohm, arus gangguan bisa langsung terbuang ke bumi tanpa hambatan berarti.

2. Meningkatkan keandalan sistem proteksi
Proteksi seperti Earth Leakage Circuit Breaker (ELCB) membutuhkan respons cepat. Jika resistansi tanah tinggi, maka ELCB tidak dapat bekerja maksimal. Nilai resistansi rendah memastikan ELCB memutus arus dalam hitungan milidetik.

3. Mengurangi risiko tegangan sentuh dan tegangan langkah
Dalam kondisi gangguan, tegangan yang mengalir ke tubuh manusia bisa menyebabkan kematian. Grounding yang efektif membantu menurunkan risiko tegangan sentuh dan langkah hingga ke level yang aman.

4. Menjaga stabilitas tegangan sistem dan frekuensi operasi
Grounding berfungsi sebagai titik referensi dalam sistem kelistrikan. Nilai yang terlalu tinggi menyebabkan fluktuasi referensi nol yang bisa mengganggu kestabilan tegangan dan perangkat kontrol otomatis.

Cara Menurunkan Nilai Grounding di Lapangan

Teknik Praktis yang Umum Digunakan

1. Tambahkan panjang dan jumlah elektroda tanah
Jika nilai resistansi tanah masih tinggi, tambahkan elektroda (batang tembaga atau galvanis) secara vertikal atau horizontal untuk memperluas area kontak dengan tanah.

2. Gunakan sistem mesh atau grid grounding
Sistem loop atau grid membuat jalur arus menjadi menyebar ke berbagai titik dan mengurangi hambatan tanah secara signifikan.

3. Gunakan bahan pendukung seperti GEM (Grounding Enhancement Material)
Bahan seperti bentonit, karbon aktif, atau GEM sangat membantu menurunkan resistansi tanah terutama di area berbatu, pasir, atau tanah kering.

4. Lakukan penyiraman rutin atau jaga kelembapan tanah
Tanah yang kering memiliki resistansi lebih tinggi. Menyiram tanah sekitar elektroda grounding atau menanam di sekitar lokasi grounding bisa mempertahankan kelembapan dan menurunkan hambatan.

5. Gunakan konduktor tembaga berpenampang besar
Material penghantar menuju elektroda tanah harus berkualitas baik. Tembaga dengan luas penampang besar memperlancar aliran arus dan menurunkan resistansi total sistem grounding.

Studi Kasus: Instalasi Rumah vs Industri

Perbandingan di Lapangan

1. Grounding rumah tinggal
Di rumah biasa, sering dijumpai hanya 1 batang elektroda digunakan untuk grounding. Jika tanahnya subur dan lembap, kadang nilai resistansi bisa 3-4 ohm. Tapi jika tanah kering atau berbatu, harus dilakukan penambahan elektroda atau bahan tambahan agar sesuai standar.

2. Grounding industri dan data center
Bangunan industri atau pusat data biasanya menargetkan nilai grounding di bawah 1 ohm. Ini karena perlindungan perangkat sangat krusial. Mereka menggunakan grid grounding, sistem paralel elektroda, dan alat ukur profesional untuk memastikan nilai tetap rendah sepanjang tahun.

Grounding dengan nilai resistansi di bawah 5 ohm bukan sekadar pilihan, tapi kebutuhan mutlak untuk menjaga keamanan manusia, peralatan, dan sistem kelistrikan secara keseluruhan. Nilai ini ditetapkan berdasarkan hasil riset, pengalaman lapangan, serta diuji pada berbagai jenis bangunan dan kondisi tanah. Grounding yang baik tidak hanya membuat sistem listrik bekerja optimal, tetapi juga menyelamatkan nyawa.

Jadi, jika Anda sedang membangun, merenovasi, atau mengaudit sistem kelistrikan, pastikan untuk melakukan pengukuran resistansi grounding secara berkala dan menjaga nilainya di bawah 5 ohm. Karena dalam dunia kelistrikan, keselamatan dimulai dari bawah yaitu dari tanah.

Ingin tahu lebih lanjut tentang kenapa grounding listrik harus dibawah 5 ohm, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding

How To Check Earthing System is Proper or Not?

how to check if earthing is proper or not electrical grounding service plasma group indonesia plasma current plasma gem contact us at +6281997542715

how to check earthing system is proper or not electrical grounding service plasma group indonesia plasma current

In the world of electrical safety, earthing (or grounding) is a crucial component that cannot be overlooked. A properly functioning earthing system ensures the safe dissipation of fault currents into the ground, preventing electric shocks, equipment damage, or even fire hazards. But how to check earthing system whether it’s effective or not? This article will dive deep into the essential steps, tools, and standards involved in evaluating the performance of an earthing system.

What is an Earthing System?

Before diving into how to check earthing system, let’s first understand what an earthing system is. An earthing system refers to the electrical connection between certain parts of an electrical installation and the ground (earth). This connection provides a path for electrical currents to safely return to the earth in case of a fault, such as a short circuit, lightning strike, or insulation failure.

A typical earthing system includes:

Earth electrodes (e.g., rods, plates)
Earthing conductors
Earth pits with access for measurement
Grounding enhancement materials (GEM) like bentonite or charcoal-salt mixtures

Why is Earthing System Check Important?

Understanding how to check earthing system regularly is not just a best practice, it’s a necessity for:

Ensuring personnel safety from electric shocks
Protecting electrical and electronic devices
Preventing over-voltage and power surges
Meeting national/international electrical safety standards like IEEE 80, IEC 60364, or SNI 0225

Now let’s get into how to check earthing system step by step.

How to Check Earthing System: Key Indicators to Evaluate

1. Visual Inspection

The first step in how to check earthing system is a thorough visual inspection. This includes:

Inspecting the physical condition of the earth pit, electrode, and conductor
Checking for signs of corrosion on copper or galvanized rods
Ensuring proper tightness and cleanliness of all bolted connections
Verifying whether the earth pit has a proper inspection chamber with access lids
Making sure that no construction debris, water stagnation, or chemical contaminants are present around the earth pit

Visual Tip: An exposed earth rod or open chamber is a safety hazard and must be immediately addressed.

2. Measurement of Earth Resistance (Using Earth Resistance Tester)

The most common method in how to check earthing system is measuring the earth resistance value. This is done using an earth resistance tester or earth ground tester, typically a three-terminal device. The method is often referred to as the Fall-of-Potential test.

Steps:

Disconnect the earthing system from the main panel.
Insert the current and potential spikes into the ground (typically 5–10 meters apart).
Connect the tester as per manufacturer guidelines (C1, P1, C2, P2 terminals).
Measure the resistance value.

Interpretation:

<1 ohm: Ideal for sensitive equipment or lightning protection
1–5 ohms: Acceptable for residential and commercial buildings
>5 ohms: May need improvement or maintenance

Understanding how to check earthing system by measuring resistance is vital for ensuring that fault currents can dissipate without causing harm.

3. Earth Continuity Test

Another method in how to check earthing system is the earth continuity test, which verifies the connection from equipment body to the grounding system.

Procedure:

Use a digital multimeter (DMM) set to resistance mode.
Place one probe on the metallic body of equipment and the other on the earth terminal.
A reading near 0 ohm indicates good continuity.
A high resistance (above 1 ohm) means loose connection or corrosion.

This test is crucial for ensuring that any metallic body that could become energized is properly grounded.

4. Touch and Step Voltage Measurement

Understanding how to check earthing system extends to checking step and touch voltage, especially in substations, towers, and industrial areas.

Definitions:

Touch Voltage: Voltage between a person touching a grounded object and earth.
Step Voltage: Voltage between two points on the ground 1 meter apart.

Using specialized equipment like a ground potential rise (GPR) tester, you can simulate fault conditions to measure the voltage gradient.

Standards:

As per IEEE Std 80, touch and step voltages must be within human safety limits.

5. Soil Resistivity Test (Wenner Method)

Soil resistivity is a key factor in grounding performance. Knowing how to check earthing system includes testing the ground’s ability to dissipate current.

Procedure:

Place four test spikes in a straight line, equally spaced (usually 5m).
Measure using a soil resistivity meter or earth tester.
Use the Wenner formula:

ρ = 2πaR
where:
ρ = soil resistivity (ohm-m)
a = spacing between electrodes (m)
R = measured resistance (ohms)

Note: Lower soil resistivity is better. If the result is high (>100 ohm-m), use Ground Enhancement Materials (GEM) to improve performance.

6. Clamp-On Earth Tester (Without Disconnection)

For systems that cannot be interrupted, clamp-on earth testers are a valuable tool in how to check earthing system safely and non-invasively.

Usage:

Clamp the device around the grounding conductor.
The tester induces a voltage and measures resulting current to calculate resistance.
Ideal for busy sites or working systems.

Pros:

No need to shut down equipment
Quick and easy
Safe and contactless

7. Check Compliance with Local Standards

Part of how to check earthing system also involves verifying if your grounding system complies with local codes:

Indonesia: SNI 0225 or PUIL 2011 (resistance typically <5 ohm)
International: IEEE Std 80, IEC 60364, NEC, BS 7430

Get an audit or professional verification to ensure your system meets legal and insurance requirements.

How Often Should You Check the Earthing System?

Another important aspect of how to check earthing system is knowing when to check it. Here’s a recommended schedule:

Annually: For general commercial or residential systems
Every 6 months: For lightning protection systems or hospitals
Monthly: For critical industries like data centers or refineries
After every lightning storm or earthwork near grounding area

When Should You Upgrade Your Earthing System?

While learning how to check earthing system, keep an eye on these red flags indicating it’s time to improve:

Earth resistance is consistently above acceptable limits
Frequent equipment failures or electric shocks
Old or corroded earth rods/conductors
Expansion of electrical load or facility area
New lightning protection system installed

Tools Required to Check Earthing System

To effectively follow steps in how to check earthing system, the following tools are commonly used:

Tool	Function
Earth Resistance Tester	Measures resistance of earth electrodes
Digital Multimeter	Used for continuity test
Clamp-On Earth Tester	Non-invasive earth resistance test
Soil Resistivity Meter	Checks soil conductivity
Inspection Log Sheet	Record results for documentation

Understanding how to check earthing system is essential for maintaining electrical safety, equipment protection, and ensuring compliance with standards. From visual inspection and resistance measurement to advanced step-voltage testing, each method plays a critical role in assessing grounding quality. Whether you’re a facility manager, electrician, or homeowner, incorporating regular earthing system checks into your maintenance routine can save lives and prevent costly failures.

For optimal results, use proper tools, follow national guidelines, and don’t hesitate to consult professional engineers if measurements fall outside safe ranges. So, the next time you wonder how to check earthing system, refer back to this guide—and stay grounded, safely!

Do you want to know information about how to check earthing system is proper or not, or another information about lightning protection systems?
Visit www.plasmacurrent.id or contact us at 0819-9754-2715

Plasma Hero In Plasma Gem, Grounding, Rekomendasi

6 Manfaat Plasma GEM untuk Grounding Tanah Keras

manfaat plasma gem untuk grounding di tanah keras

Manfaat Plasma Gem untuk Grounding yang Tak Terduga

Sistem grounding yang efektif adalah fondasi penting dalam instalasi kelistrikan, terutama untuk melindungi peralatan dan manusia dari potensi gangguan arus bocor maupun sambaran petir. Namun, pada tanah dengan kondisi keras, berbatu, kering, atau berbahan pasir, pencapaian nilai resistansi rendah sangat sulit dicapai hanya dengan batang grounding biasa. Di sinilah teknologi Grounding Enhancement Material (GEM) hadir sebagai solusi, salah satunya adalah produk unggulan dari Indonesia: Plasma GEM. Artikel ini akan membahas secara detail 6 manfaat Plasma GEM untuk grounding di tanah keras, serta alasan mengapa material ini layak dipilih dalam sistem proteksi kelistrikan modern.

1. Menurunkan Nilai Resistansi Tanah Secara Signifikan

Manfaat Plasma GEM yang pertama dan paling utama adalah kemampuannya menurunkan resistansi tanah secara signifikan, bahkan dalam kondisi ekstrem sekalipun. Pada tanah yang memiliki nilai tahanan tinggi seperti tanah bebatuan, berpasir, atau padat dan kering, penggunaan batang tembaga konvensional saja seringkali tidak cukup efektif.

Plasma GEM bekerja dengan prinsip meningkatkan kontak antara elektroda grounding dan tanah di sekitarnya. Material ini memiliki kemampuan konduktif tinggi sehingga memperbesar permukaan penghantar arus listrik menuju bumi. Dengan begitu, hambatan tanah yang awalnya tinggi dapat ditekan hingga di bawah 5 Ohm, bahkan mendekati 1 Ohm tergantung instalasi.

Inilah manfaat Plasma GEM yang membuatnya banyak digunakan pada proyek industri, pembangkit listrik, tower telekomunikasi, hingga sistem proteksi petir di kawasan berbatu atau kering.

2. Stabil Sepanjang Musim dan Tidak Terpengaruh Cuaca

Banyak material penguat tanah lainnya yang bekerja dengan baik hanya saat musim hujan atau kondisi tanah basah. Namun, manfaat Plasma GEM terletak pada kemampuannya memberikan performa yang stabil sepanjang musim, baik musim kering maupun basah.

Sifat ini dimungkinkan karena Plasma GEM tidak larut dalam air. Material ini bersifat higroskopis (menyerap kelembaban) dan mempertahankan kelembapan lokal di sekitar elektroda grounding, sehingga resistansi tidak mudah naik meskipun suhu tinggi atau curah hujan rendah.

Bagi lokasi yang mengalami fluktuasi iklim ekstrem, manfaat Plasma GEM ini menjadi faktor penentu dalam menjaga keandalan sistem grounding jangka panjang.

3. Memperluas Area Sentuh Listrik dari Elektroda Grounding

Salah satu tantangan grounding di tanah keras adalah terbatasnya luas permukaan kontak antara batang ground dan tanah. Manfaat Plasma GEM berikutnya adalah kemampuannya membentuk area kontak yang jauh lebih besar daripada metode konvensional.

Setelah dicampur dengan air dan dituangkan ke dalam lubang grounding, Plasma GEM akan mengeras dan membentuk massa solid konduktif di sekeliling batang tembaga. Massa ini meningkatkan jalur arus yang dapat mengalir ke tanah dan menyebar lebih luas daripada titik sentuh langsung antara batang dan tanah saja.

Dengan cara ini, manfaat Plasma GEM tidak hanya menurunkan resistansi, tapi juga membuat distribusi arus lebih merata, sehingga sistem grounding menjadi lebih efektif dan aman untuk jangka panjang.

4. Tidak Mengandung Bahan Kimia Korosif

Berbeda dengan beberapa produk penguat tanah lain yang mengandalkan garam atau bahan kimia korosif, manfaat Plasma GEM terletak pada formulanya yang ramah lingkungan dan tidak merusak logam.

Material ini diformulasikan bebas dari bahan berbahaya seperti natrium klorida (garam) atau senyawa asam kuat yang dapat mempercepat korosi pada batang tembaga. Hal ini tidak hanya memperpanjang usia batang grounding, tetapi juga menjaga kestabilan tanah di sekitarnya agar tidak tercemar.

Inilah manfaat Plasma GEM yang sangat penting untuk instalasi jangka panjang, terutama pada area konservasi, industri makanan, rumah sakit, dan instalasi yang mewajibkan standar lingkungan tinggi.

5. Instalasi Mudah dan Tidak Membutuhkan Perawatan Khusus

Dalam proyek grounding tanah keras, metode alternatif seperti penambahan air, pelebaran lubang, atau sistem mesh kadang memerlukan tenaga kerja dan biaya lebih. Salah satu manfaat Plasma GEM adalah kemudahan dalam instalasi.

Plasma GEM cukup dicampur dengan air sesuai petunjuk (perbandingan bisa bervariasi tergantung pabrik), lalu dituangkan ke dalam lubang tanah. Material ini akan menyatu secara alami, tidak perlu pengecoran tambahan, dan langsung bekerja sebagai media penghantar arus.

Selain mudah dipasang, manfaat Plasma GEM lainnya adalah tidak membutuhkan perawatan berkala. Karena tidak menyusut, mengeras stabil, dan tahan terhadap perubahan cuaca, Anda tidak perlu repot menggali ulang atau mengisi ulang seperti material lain.

6. Meningkatkan Efektivitas Sistem Penangkal Petir

Sistem penangkal petir hanya akan efektif jika arus petir yang besar (hingga ratusan ribu ampere) dapat dengan cepat dialirkan ke tanah. Pada tanah keras, pelepasan arus sering terhambat sehingga petir bisa merambat ke sistem kabel bangunan. Manfaat Plasma GEM adalah memastikan sistem grounding bekerja maksimal sebagai jalur pembuangan utama arus petir.

Dengan resistansi rendah dan sebaran arus yang baik, Plasma GEM memastikan bahwa arus petir tidak tertahan atau menyebar ke tempat lain. Hal ini sangat penting untuk melindungi peralatan listrik sensitif, mencegah kerusakan fisik, dan mengurangi risiko kebakaran akibat lonjakan arus.

Jadi, manfaat Plasma GEM tidak hanya sebatas nilai teknis resistansi, tapi juga pada peningkatan keseluruhan proteksi kelistrikan bangunan, baik dari gangguan listrik internal maupun eksternal.

Investasi Jangka Panjang untuk Sistem Grounding yang Andal

Melalui penjelasan di atas, kita dapat melihat bahwa manfaat Plasma GEM sangat relevan dan signifikan, terutama untuk kondisi tanah keras yang sulit diatasi dengan metode konvensional. Mulai dari penurunan resistansi, ketahanan terhadap cuaca, kemudahan instalasi, hingga perlindungan terhadap sambaran petir — semuanya menunjang keamanan dan keandalan sistem grounding Anda.

Plasma GEM adalah solusi berbasis teknologi yang dikembangkan khusus untuk kebutuhan sistem grounding modern. Produk ini tidak hanya menawarkan efisiensi teknis, tetapi juga ekonomis dalam jangka panjang karena minim perawatan dan bebas korosi.

Bagi Anda yang sedang merancang sistem grounding untuk bangunan industri, tower komunikasi, pabrik, SPBU, atau rumah tinggal di wilayah tanah keras, memahami manfaat Plasma GEM akan membantu Anda membuat keputusan yang tepat dan profesional.

Ingat, grounding bukan sekadar formalitas dalam instalasi listrik. Ia adalah pengaman utama yang bekerja dalam diam — dan dengan Plasma GEM, sistem tersebut akan menjadi lebih kuat, lebih tahan lama, dan lebih bisa diandalkan.

Ingin tahu lebih lanjut tentang info tentang 6 manfaat plasma gem untuk grounding tanah keras, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding, Rekomendasi

5 Alasan Mengapa Grounding Sistem Penting Untuk Anda

sering kesetrum ini alasan kuat mengapa grounding sistem penting untuk anda jasa grounding hubungi 081997542715

5 alasan mengapa sistem grounding penting untuk anda

Dalam dunia kelistrikan, grounding atau sistem pembumian sering kali dianggap sepele dan hanya pelengkap dari instalasi utama. Padahal, grounding memegang peranan sangat vital dalam menjamin keamanan, stabilitas, dan umur panjang dari sistem kelistrikan itu sendiri. Bagi Anda yang belum memahami secara mendalam mengapa grounding sistem penting, artikel ini akan mengulas lima alasan krusial yang akan membuka wawasan Anda tentang peran penting grounding.

1. Melindungi Manusia dari Sengatan Listrik

Alasan pertama mengapa grounding sistem penting adalah untuk melindungi keselamatan manusia dari potensi sengatan listrik. Ketika terjadi gangguan isolasi atau kabel terkelupas, arus listrik bisa bocor ke permukaan logam seperti casing mesin, peralatan rumah tangga, atau bahkan kerangka bangunan. Tanpa grounding, arus ini tidak memiliki jalur kembali ke tanah dan akan tetap tertahan di permukaan tersebut, menimbulkan risiko serius ketika disentuh manusia.

Dengan adanya sistem grounding yang baik, arus bocor tersebut akan langsung dialirkan ke bumi sehingga tegangan berbahaya hilang seketika. Inilah jawaban paling mendasar mengapa grounding sistem penting di lingkungan rumah tangga, industri, maupun fasilitas umum. Grounding tidak hanya melindungi peralatan, tetapi juga nyawa manusia.

2. Menghindari Kerusakan Peralatan Elektronik

Di era digital dan otomatisasi seperti sekarang, hampir semua perangkat menggunakan sistem kelistrikan sensitif: dari komputer, router, hingga kontrol panel industri. Lantas, mengapa grounding sistem penting untuk perangkat-perangkat ini?

Grounding berfungsi untuk mengatur tegangan referensi nol (0 volt) pada sistem elektronik. Tanpa grounding, arus liar dari induksi elektromagnetik, switching, atau petir bisa masuk ke sirkuit elektronik dan menyebabkan overvoltage. Akibatnya, komponen internal bisa terbakar atau rusak permanen.

Bahkan fluktuasi tegangan sekecil apapun dapat menyebabkan gangguan operasi atau korupsi data pada perangkat elektronik. Oleh karena itu, mengapa grounding sistem penting menjadi semakin jelas — grounding menjamin kestabilan dan keandalan perangkat elektronik Anda.

3. Proteksi terhadap Sambaran Petir

Salah satu alasan paling teknis mengapa grounding sistem penting adalah fungsinya sebagai jalur pelepas arus dari sambaran petir. Saat sistem penangkal petir menerima sambaran, arus petir (yang bisa mencapai 200.000 ampere) harus segera dibuang ke bumi. Di sinilah grounding berperan sebagai media pembuangan.

Tanpa grounding, arus petir tidak akan tersalur dengan baik dan justru bisa merambat ke dalam jaringan kabel bangunan. Ini dapat menyebabkan kebakaran, kerusakan besar pada peralatan, bahkan ledakan.

Oleh karena itu, efektivitas sistem penangkal petir sangat bergantung pada kualitas grounding. Ini menjawab kembali pertanyaan mengapa grounding sistem penting, terutama untuk bangunan tinggi, fasilitas industri, dan lokasi dengan frekuensi petir tinggi.

Grounding yang optimal untuk sistem penyalur petir biasanya memiliki resistansi di bawah 10 Ohm. Semakin kecil resistansinya, semakin baik arus petir diserap dan dilepas ke tanah. Bahkan di beberapa instalasi kritikal seperti rumah sakit dan pusat data, target resistansi grounding bisa lebih ketat, yakni di bawah 5 Ohm.

4. Menstabilkan Tegangan Sistem Listrik

Salah satu alasan teknis lainnya mengapa grounding sistem penting adalah perannya dalam menstabilkan tegangan listrik di seluruh jaringan. Dalam sistem distribusi listrik, titik netral harus memiliki tegangan nol volt sebagai referensi semua fasa. Grounding menjaga agar titik netral tetap berada pada level tersebut, sehingga distribusi tegangan tetap seimbang.

Tanpa grounding, tegangan antar fasa bisa mengalami ketidakseimbangan atau floating voltage, yang dapat menyebabkan overvoltage pada satu sisi dan undervoltage di sisi lainnya. Akibatnya, motor bisa rusak, pencahayaan redup, bahkan memicu kerusakan insulasi pada kabel.

Inilah salah satu aspek mengapa grounding sistem penting bagi kestabilan pasokan listrik, terutama di lingkungan industri atau gedung-gedung komersial besar yang menggunakan sistem tiga fasa. Grounding juga membantu menetralkan efek gangguan dari luar seperti lonjakan tegangan akibat switching atau petir.

5. Memenuhi Standar dan Peraturan Keselamatan

Terakhir, mengapa grounding sistem penting juga karena alasan kepatuhan terhadap regulasi keselamatan. Di Indonesia, SNI (Standar Nasional Indonesia) dan PUIL (Persyaratan Umum Instalasi Listrik) mengharuskan setiap instalasi listrik memiliki sistem grounding yang sesuai dengan ketentuan.

Berbagai badan internasional seperti IEEE, IEC, dan NFPA juga menetapkan standar grounding sebagai komponen wajib dalam desain sistem kelistrikan. Ketidakpatuhan terhadap aturan ini bisa mengakibatkan tidak hanya sanksi administratif, tetapi juga risiko hukum jika terjadi kecelakaan akibat sistem listrik yang tidak aman.

Grounding yang benar tidak hanya menjadi aspek teknis, tetapi juga mencerminkan komitmen terhadap keselamatan pengguna dan perlindungan aset. Ini adalah penutup dari daftar alasan mengapa grounding sistem penting yang harus menjadi perhatian utama dalam setiap proyek kelistrikan.

Tips Praktis Memastikan Grounding yang Efektif

Setelah mengetahui mengapa grounding sistem penting, berikut beberapa tips untuk memastikan sistem grounding di tempat Anda bekerja optimal:

Lakukan pengukuran resistansi grounding secara berkala dengan earth tester.
Gunakan batang grounding berkualitas (tembaga atau baja berlapis tembaga).
Pasang lebih dari satu titik grounding dalam sistem besar untuk menghindari bottleneck arus.
Tambahkan Grounding Enhancement Material (GEM) untuk tanah berbatu atau berpasir.
Periksa koneksi dan sambungan secara rutin agar tidak ada titik longgar atau korosi.

Semua langkah tersebut akan memperkuat sistem pembumian Anda dan secara langsung meningkatkan keamanan serta keandalan instalasi listrik secara menyeluruh.

Berdasarkan uraian di atas, kita dapat menyimpulkan bahwa pertanyaan “mengapa grounding sistem penting” bukan hanya sekadar pertanyaan teknis, tetapi juga pertanyaan yang berkaitan dengan keselamatan, keandalan, dan tanggung jawab. Grounding bukan hanya kebutuhan sistem listrik modern, tetapi juga elemen vital dalam melindungi manusia, peralatan, dan properti.

Dengan memahami lima alasan utama mengapa grounding sistem penting — mulai dari melindungi manusia, mencegah kerusakan elektronik, menangkal petir, menstabilkan tegangan, hingga memenuhi standar keselamatan — Anda bisa mengambil keputusan yang lebih bijak dalam perencanaan instalasi listrik, baik untuk rumah tinggal, kantor, maupun fasilitas industri.

Jangan pernah anggap remeh sistem grounding. Investasi pada sistem pembumian yang baik adalah bentuk proteksi jangka panjang yang memberikan keamanan menyeluruh bagi kehidupan dan aset Anda.

Ingin tahu lebih lanjut tentang info tentang 5 alasan mengapa grounding sistem penting untuk anda, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding, Rekomendasi

10 Fakta Grounding Listrik: Menarik Banget!

10 fakta grounding listrik yang menarik banget jasa grounding listrik plasma group indonesia hubungi 081997542715

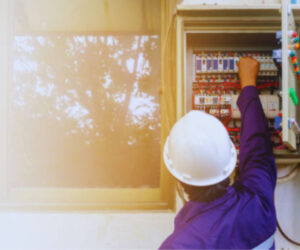

fakta grounding listrik artikel plasma group indonesia

Grounding listrik mungkin terdengar seperti istilah teknis yang hanya dipahami oleh teknisi listrik atau insinyur elektro. Namun, tahukah Anda bahwa sistem grounding memiliki peran vital dalam melindungi perangkat elektronik, manusia, bahkan seluruh bangunan dari bahaya listrik? Dalam artikel ini, kita akan mengulas 10 fakta grounding listrik yang tidak hanya menarik, tetapi juga penting untuk diketahui oleh siapa saja—baik pemilik rumah, pelaku industri, maupun pemerhati keselamatan.

1. Grounding Bukan Sekadar Formalitas

Banyak orang mengira grounding hanyalah syarat standar dalam instalasi listrik. Padahal, salah satu fakta grounding listrik yang paling mendasar adalah bahwa grounding berfungsi sebagai jalur penyelamat saat terjadi lonjakan arus atau gangguan sistem. Grounding memberikan jalur arus ke bumi sehingga mencegah kerusakan alat dan bahaya kebakaran.

2. Grounding Menyelamatkan Nyawa

Tidak berlebihan jika dikatakan grounding bisa menyelamatkan nyawa. Ketika seseorang menyentuh peralatan listrik yang mengalami kebocoran arus, sistem grounding akan menyalurkan arus tersebut ke tanah. Inilah fakta grounding listrik yang menjadikan sistem ini sebagai elemen kunci dalam keselamatan instalasi rumah maupun gedung.

3. Penting untuk Semua Jenis Bangunan

Baik rumah tinggal, kantor, pabrik, maupun fasilitas publik wajib memiliki sistem grounding. Fakta ini menunjukkan bahwa fakta grounding listrik tidak terbatas pada bangunan besar atau instalasi industri saja. Bahkan rumah kecil pun sangat dianjurkan memiliki sistem grounding untuk mencegah risiko sengatan listrik atau kerusakan alat elektronik akibat petir.

4. Ada Standar Internasional dan Nasional

Sistem grounding mengikuti standar tertentu agar fungsinya optimal. Di Indonesia, grounding diatur dalam SNI dan juga mengikuti referensi dari IEC (International Electrotechnical Commission). Salah satu fakta grounding listrik penting adalah bahwa nilai resistansi tanah harus serendah mungkin—idealnya di bawah 5 ohm—agar arus gangguan bisa dialirkan secara efisien.

5. Grounding Tidak Sama dengan Netral

Banyak orang menganggap kabel ground dan kabel netral itu sama. Padahal, salah satu fakta grounding listrik yang sering disalahpahami adalah bahwa keduanya punya fungsi berbeda. Netral adalah bagian dari sirkuit aktif yang mengembalikan arus ke sumber, sedangkan ground adalah jalur cadangan yang hanya aktif saat terjadi kesalahan sistem.

6. Grounding Bisa Mengurangi Gangguan Gelombang Elektromagnetik

Selain perlindungan dari kejutan listrik, sistem grounding juga bermanfaat untuk mengurangi gangguan elektromagnetik (EMI). Ini menjadi salah satu fakta grounding listrik yang jarang diketahui masyarakat awam. Pada sistem elektronik sensitif seperti di laboratorium atau pusat data, grounding yang baik akan menjaga kestabilan sinyal dan komunikasi data.

7. Grounding Juga Melindungi dari Sambaran Petir

Fakta lain yang mengejutkan: grounding sangat penting dalam sistem penangkal petir. Petir membawa arus sangat besar yang harus segera dialirkan ke tanah agar tidak membahayakan bangunan dan penghuninya. Sistem grounding yang baik akan menyalurkan arus petir secara efektif. Ini menambah daftar fakta grounding listrik yang memperlihatkan betapa pentingnya sistem ini.

8. Ada Beberapa Jenis Sistem Grounding

Tidak semua grounding dibuat sama. Ada grounding sistem TT (tanah-tanah), TN (tanah-netral), dan IT (isolasi tanah). Masing-masing memiliki penerapan khusus tergantung pada jenis bangunan dan sumber tenaga. Memahami fakta grounding listrik ini akan membantu dalam menentukan jenis grounding yang sesuai dengan kebutuhan instalasi.

9. Material Grounding Tidak Bisa Sembarangan

Salah satu fakta grounding listrik yang penting bagi teknisi adalah pemilihan material yang digunakan untuk grounding. Umumnya, batang tembaga, plat tembaga, atau besi galvanis digunakan karena tahan korosi dan memiliki konduktivitas tinggi. Grounding yang memakai material buruk akan kehilangan fungsinya dalam jangka panjang.

10. Grounding Perlu Diuji Secara Berkala

Fakta terakhir, tapi tak kalah penting: sistem grounding perlu diuji dan dirawat secara berkala. Uji resistansi tanah dilakukan dengan alat earth tester untuk memastikan sistem masih bekerja optimal. Inilah fakta grounding listrik yang sangat penting namun sering diabaikan, padahal sistem yang tidak dirawat bisa menimbulkan risiko serius.

Jangan Remehkan Grounding!

Dari penjelasan di atas, kita bisa melihat bahwa fakta grounding listrik bukan hanya urusan teknis semata, melainkan menyangkut keselamatan dan efisiensi energi. Sistem grounding yang baik bukan hanya menghindarkan kita dari sengatan listrik, tetapi juga dari kerugian ekonomi akibat kerusakan peralatan elektronik.

Apakah Anda sudah memastikan sistem grounding di rumah atau bangunan Anda berfungsi dengan baik? Jika belum, sebaiknya lakukan pemeriksaan dan konsultasi dengan teknisi profesional. Karena seperti yang telah dibahas, fakta grounding listrik menunjukkan bahwa sistem ini adalah tameng pertama dari bahaya listrik yang mengintai kapan saja.

FAQ: Pertanyaan Umum tentang Grounding

1. Apa beda grounding dengan arde?
Secara umum, istilah grounding dan arde merujuk pada hal yang sama, yaitu sistem pembumian dalam instalasi listrik.

2. Berapa nilai resistansi tanah yang ideal?
Sesuai standar internasional dan SNI, nilai resistansi yang baik adalah < 5 ohm. Namun, di lokasi rawan petir, < 1 ohm lebih disarankan.

3. Apakah sistem grounding bisa dipasang sendiri?
Untuk hasil maksimal, pemasangan grounding sebaiknya dilakukan oleh teknisi listrik bersertifikat karena melibatkan pengukuran, material, dan metode teknis yang kompleks.

4. Apakah peralatan elektronik seperti TV dan kulkas perlu grounding?
Ya, grounding sangat dianjurkan untuk semua perangkat elektronik agar terlindung dari kebocoran arus maupun gangguan petir.

5. Apa yang terjadi jika tidak ada sistem grounding?
Tanpa grounding, arus bocor tidak memiliki jalur pelepasan ke tanah, sehingga bisa menyebabkan sengatan listrik, kebakaran, dan kerusakan alat elektronik.

Demikian artikel tentang 10 Fakta Grounding Listrik: Menarik Banget! Semoga informasi ini bisa menambah wawasan dan mendorong Anda untuk lebih peduli pada sistem kelistrikan yang aman dan andal. Jangan anggap remeh grounding—karena sistem ini bisa menjadi penyelamat dalam situasi darurat!

Ingin tahu lebih lanjut tentang info tentang 10 fakta grounding listrik, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding, Rekomendasi

Berapa Kedalaman Grounding Penangkal Petir yang Aman dan Ideal?

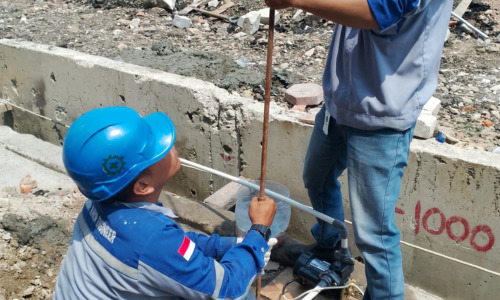

berapa kedalaman grounding penangkal petir yang aman dan ideal

Sistem penangkal petir merupakan bagian penting dari perlindungan bangunan terhadap sambaran petir. Salah satu komponen vital dalam sistem ini adalah grounding atau sistem pembumian, yang bertugas menyalurkan arus petir ke dalam tanah dengan aman. Namun, banyak orang bertanya-tanya, berapa kedalaman grounding penangkal petir yang aman dan ideal agar mampu bekerja secara optimal? Artikel ini akan membahas secara lengkap dan rinci mengenai standar kedalaman grounding serta faktor-faktor yang memengaruhinya.

Mengapa Grounding Sangat Penting dalam Sistem Penangkal Petir?

Sebelum membahas kedalaman grounding penangkal petir yang aman dan ideal, penting untuk memahami terlebih dahulu mengapa sistem grounding sangat penting. Ketika petir menyambar ujung konduktor (terminal penangkal petir), arus listrik dengan tegangan sangat tinggi akan mengalir melalui kabel konduktor ke sistem pembumian. Jika sistem grounding tidak baik, maka arus ini bisa mengalir ke struktur bangunan atau perangkat elektronik dan menyebabkan kerusakan serius.

Grounding yang efektif akan memastikan bahwa arus listrik dari sambaran petir disalurkan langsung ke tanah, sehingga risiko kerusakan dan kebakaran bisa diminimalkan. Untuk itu, kedalaman elektroda tanah dan kualitas tanah menjadi sangat krusial.

Standar Umum: Kedalaman Grounding Penangkal Petir yang Aman dan Ideal

Berdasarkan referensi dari standar internasional seperti IEC 62305 dan standar nasional SNI 03-7015-2004, kedalaman grounding penangkal petir yang aman dan ideal umumnya berkisar antara 1,5 meter hingga lebih dari 3 meter, tergantung pada jenis elektroda dan kondisi tanah di lokasi pemasangan.

Berikut beberapa acuan standar yang sering digunakan:

Batang Ground Rod: Biasanya dipasang secara vertikal dengan panjang 2 – 3 meter. Jika nilai tahanan tanah belum memenuhi standar (umumnya < 10 ohm untuk sistem petir), maka dapat diperpanjang hingga 6 meter atau lebih.
Ground Plate: Jika digunakan pelat grounding (misalnya pelat tembaga), maka harus ditanam pada kedalaman minimal 0,5 meter hingga 1 meter di bawah permukaan tanah.
Konduktor Horizontal: Untuk sistem grounding horizontal (misalnya menggunakan bare copper atau kabel BC), ditanam setidaknya 0,5 meter – 1 meter untuk menghindari korosi dan menjaga kestabilan arus sebar.

Konsultasi Gratis Pemasangan Sistem Penyalur Petir. Telepon Sekarang!

Faktor-faktor yang Mempengaruhi Kedalaman Grounding

Tidak ada satu ukuran mutlak yang bisa diterapkan untuk semua lokasi. Kedalaman grounding penangkal petir yang aman dan ideal ditentukan oleh beberapa faktor berikut:

1. Jenis dan Kondisi Tanah

Tanah berpasir atau berbatu memiliki resistansi lebih tinggi dibandingkan tanah liat atau tanah lembap. Pada kondisi tanah yang buruk, elektroda grounding harus dipasang lebih dalam atau ditambahkan material peningkat grounding seperti GEM (Grounding Enhancement Material) untuk menurunkan resistansi.

Contoh:

Tanah liat basah → 1,5 – 2 meter sudah cukup.
Tanah berbatu/kering → Bisa membutuhkan hingga 6 meter atau lebih.

2. Nilai Tahanan Tanah yang Diinginkan

Tujuan utama dari pengukuran kedalaman adalah untuk mendapatkan nilai tahanan tanah yang rendah. Nilai ideal yang direkomendasikan untuk sistem penangkal petir biasanya di bawah 10 ohm, dan pada lingkungan sensitif seperti data center bahkan disarankan di bawah 5 ohm.

Jika resistansi tanah masih tinggi meskipun kedalaman sudah mencukupi, maka penambahan elektroda atau penggunaan bahan khusus wajib dilakukan.

3. Kebutuhan Sistem Perlindungan

Bangunan kecil seperti rumah tinggal mungkin hanya memerlukan satu batang ground rod sedalam 2 meter. Namun, untuk gedung bertingkat, pabrik, atau kawasan industri, kedalaman grounding penangkal petir yang aman dan ideal bisa jauh lebih dalam, bahkan memerlukan sistem grid horizontal yang luas.

4. Tingkat Curah Hujan dan Kelembapan Tanah

Kelembapan memengaruhi konduktivitas tanah. Tanah basah lebih mudah menghantarkan listrik, sehingga bisa mengurangi kebutuhan akan kedalaman ekstrem. Di daerah tropis seperti Indonesia, ini bisa menjadi keuntungan alami.

Cara Menentukan Kedalaman Grounding yang Tepat

Agar bisa menentukan kedalaman grounding penangkal petir yang aman dan ideal, ada baiknya dilakukan pengujian tanah terlebih dahulu dengan alat earth tester. Langkah-langkahnya meliputi:

Survei tanah: Cek jenis tanah dan keberadaan batuan.
Pemasangan elektroda sementara: Uji beberapa elektroda dengan kedalaman berbeda.
Pengukuran resistansi: Gunakan earth tester untuk mengukur resistansi di tiap kedalaman.
Analisis hasil: Jika nilai resistansi belum mencukupi, tambah kedalaman atau gunakan material tambahan.

Dengan metode ini, Anda bisa mengetahui berapa sebenarnya kedalaman grounding penangkal petir yang aman dan ideal di lokasi proyek Anda.

Tips Praktis Agar Grounding Lebih Efektif

Berikut beberapa tips agar sistem grounding bekerja lebih optimal:

Gunakan batang grounding dari tembaga paduan (copper bonded rod) yang tahan korosi.
Jangan memasang elektroda terlalu dekat dengan pondasi beton atau kabel listrik lainnya.
Jika satu batang tidak cukup, gunakan sistem multi-rod dengan jarak antar batang minimal 2 kali panjang batang.
Tambahkan material tambahan grounding atau grounding enhancement material (GEM) untuk meningkatkan daya hantar tanah, terutama di daerah kering.
Lakukan pengukuran tahunan untuk mengecek apakah nilai resistansi masih sesuai standar.

Menentukan kedalaman grounding penangkal petir yang aman dan ideal adalah langkah penting dalam merancang sistem penangkal petir yang efektif. Kedalaman ini tidak bisa disamaratakan, karena sangat bergantung pada jenis tanah, kebutuhan bangunan, dan target resistansi tanah yang diinginkan.

Sebagai pedoman umum, kedalaman minimum 1,5 meter bisa menjadi titik awal yang baik, tetapi perlu disesuaikan lagi dengan hasil pengukuran lapangan. Jangan ragu untuk menggunakan bantuan tenaga ahli dan peralatan pengujian agar sistem pembumian Anda benar-benar aman dan andal.

Dengan memahami dan menerapkan prinsip-prinsip yang tepat, Anda bisa melindungi bangunan dan penghuninya dari bahaya petir secara optimal.

Ingin tahu lebih lanjut tentang info tentang berapa kedalaman grounding penangkal petir yang aman dan ideal, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715

Plasma Hero In Grounding, Serba Serbi

What If Grounding System Goes Wrong?

what if grounding system goes wrong fyi

Grounding is one of the most important parts of any electrical system. It keeps us safe by directing extra electricity into the ground, preventing electric shocks, fires, and damage to our devices. But what happens when the grounding system doesn’t work properly?

In this article, we’ll explain what can go wrong with grounding, the warning signs, and why fixing it quickly is so important.

🧲 What Is an Electrical Grounding System?

The grounding system is a network of wires and metal rods that connect your electrical system to the ground (earth). It’s designed to:

Direct excess electricity safely into the soil
Protect people from electric shocks
Keep appliances and electronics safe
Prevent fires caused by electrical faults

🚨 What Happens If the Grounding System Fails?

When grounding goes wrong, several dangerous things can happen:

1. Electric Shock Risk Increases

If your appliances or metal surfaces (like faucets, stoves, or fridge doors) become energized and there’s no proper ground, touching them could give you a painful or even deadly electric shock.

2. Appliances and Devices May Break

Without grounding, electrical surges (from lightning or power grid issues) can flow through your devices. This can destroy sensitive electronics like TVs, laptops, air conditioners, and more.

3. Fire Hazard

Poor or missing grounding can cause sparks. In some cases, faulty wires can overheat and catch fire. Electrical fires are one of the top causes of house fires worldwide.

4. Lightning Damage

During thunderstorms, lightning can hit your home or power lines. Without a working ground system, the energy has nowhere to go — leading to explosions, melted wires, or damaged roofs.

5. Circuit Breakers May Fail

Your circuit breakers may not trip properly if grounding is faulty. This means a short circuit might continue running — causing further damage and risks.

🧪 How Do You Know If Something Is Wrong with the Grounding?

Look out for these warning signs:

You feel a small shock when touching metal objects
Lights flicker or dim for no reason
Circuit breakers trip often
Electrical outlets are warm or smell burnt
Electronics stop working suddenly
Old or rusted grounding rods (if visible)

If you notice any of these, it’s time to call a qualified lightning protection service right away.

🔧 Common Reasons Grounding Systems Fail

Disconnected or Loose Ground Wires
A ground wire can come loose due to poor installation or movement over time.
Corroded Grounding Rods
Ground rods buried in soil can rust or decay, especially in wet or salty environments.
Rod Not Driven Deep Enough
If the rod isn’t installed at the proper depth (usually 8 feet), the system won’t ground electricity properly.
Breaks in the Grounding Wire
Rodents, digging, or old age can damage grounding wires underground.
Improper Bonding
Electrical panels, water pipes, and other systems may not be bonded (connected) correctly to the ground.

⚙️ What Happens to the Ground Wire in a Faulty System?

If the grounding is bad, the ground wire can:

Become energized, carrying current instead of staying safe
Fail to trip breakers, which leads to continued power flow in dangerous situations
Transfer voltage to metal surfaces like pipes, causing shock risks

📉 What If There’s No Grounding at All?

In buildings with no grounding system, the risks are even higher:

Every short circuit becomes a serious fire hazard
Any faulty appliance can send current through the user
Lightning can destroy entire systems
Sensitive devices like computers, TVs, and smart gadgets can get fried easily

Many older homes built before the 1960s have no or outdated grounding. These should be upgraded immediately.

✅ How to Check If Your Grounding Is Working

There are a few ways to test:

Use a Socket Tester
Plug it into an outlet to see if it’s grounded. These are cheap and found at hardware stores.
Multimeter Method
Measure voltage between the live (hot) wire and the ground. A working system will show normal readings.
Professional Ground Resistance Test
Electricians use special tools to check if your grounding system meets safety standards (usually less than 25 ohms resistance).

🛠️ Can You Fix a Bad Grounding System?

Yes — but never try to fix it yourself unless you are trained. Here’s what a professional might do:

Reconnect or replace broken wires
Replace corroded or damaged ground rods
Add extra grounding rods if needed
Ensure all parts of the system are properly bonded

🧯 Why You Shouldn’t Ignore Grounding Problems

Even if the lights are on and the house seems fine, a failed grounding system is like a car without brakes — it only takes one mistake or storm to cause disaster.

It’s also required by law and building codes in most countries. Inspections often check grounding systems before approving new buildings or renovations.

The grounding system may be out of sight, but it should never be out of mind. It protects your home, your family, and everything that runs on electricity. If it goes wrong, it can lead to shocks, fires, and costly damage.

Always take grounding seriously. If you suspect something’s wrong, call an expert to inspect and fix it.

FAQs

Q: Can I touch a grounding rod?
A: Yes, if the system is working properly and there’s no electrical fault. But don’t do it during a storm or if you suspect danger.

Q: How long does a ground rod last?
A: Usually 20–40 years, depending on soil and climate.

Q: Is it okay to bury a grounding rod completely?
A: Yes, but part of it should remain accessible depending on your local electrical code.

Want to learn unique facts about what if grounding system goes wrong or another information about lightning protection solutions?
Visit www.plasmacurrent.id or contact us at +62819-9754-2715

Plasma Hero In Grounding

Why Should Lightning Protection Systems Be Grounded

bagaimana pengaruh jenis tanah terhadap efektivitas grounding Why Should Lightning Protection Systems Be Grounded

When lightning strikes a building or structure, the energy released is immense—millions of volts in a single flash. This raw electrical force can cause fires, equipment damage, or even fatalities if not managed properly. That’s why lightning protection is not just about having rods or arresters in place, but more importantly, about grounding them effectively. So, why should lightning protection systems be grounded? The answer lies at the very core of how these systems work and how they ensure safety.

Understanding the Basics of a Lightning Protection System

A lightning protection system (LPS) is designed to intercept lightning strikes and safely conduct the energy to the earth, away from the structure and its occupants. These systems typically consist of three main components:

Air terminals (lightning rods)
Down conductors
Grounding electrodes or grounding system

While air terminals catch the strike and down conductors direct it, the grounding system is the final and most critical step. Without proper grounding, the entire setup fails to serve its ultimate purpose.

So again, why should lightning protection systems be grounded? Because without grounding, the system cannot neutralize the enormous voltage—essentially turning your building into a giant electrical hazard.

What Does “Grounding” Really Mean?

In electrical and lightning protection contexts, grounding refers to creating a low-resistance path for electrical energy to safely travel from the lightning protection system into the earth. The Earth acts as a natural sink for electrical charges.

A grounded system will channel lightning current directly into the soil, where the energy can dissipate harmlessly. If a lightning protection system is not grounded, the energy has nowhere to go and will find unintended pathways—possibly through your building’s electrical system, plumbing, or structural framework.

Still wondering, why should lightning protection systems be grounded? Because ungrounded systems pose greater danger than no system at all, potentially redirecting the strike through internal circuits and materials.

Real-World Consequences of Ungrounded Lightning Protection

To understand why lightning protection systems should be grounded, it’s important to examine real-world scenarios:

⚠️ Electrical Fires

A lightning strike contains temperatures hotter than the sun’s surface. If the energy isn’t grounded, it can ignite wooden structures, insulation, or flammable materials in a building.

⚡ Damage to Electronics

Without grounding, the lightning current can travel through electrical wiring, destroying sensitive equipment like computers, TVs, and industrial controls.

💀 Risk to Human Life

People inside a structure are at risk if lightning seeks a path through plumbing or metallic objects near them. A grounded system prevents these unpredictable surges.

🔁 Backfeed into the Grid

Ungrounded lightning protection can cause a surge that re-enters the power grid, affecting neighboring buildings and even utility infrastructure.

So, why should lightning protection systems be grounded? Because it’s the only way to control the path of lightning energy and prevent catastrophic damage.

Standards That Mandate Grounding

The importance of grounding isn’t just a suggestion—it’s a requirement in all major standards:

NFPA 780 (USA) – The National Fire Protection Association states that all lightning protection systems must be grounded to ensure safety.
IEC 62305 (International) – This standard emphasizes earth termination systems as essential components of LPS.
SNI (Indonesia) – Similar national regulations also require grounding as a mandatory part of lightning protection designs.

These regulations reinforce the answer to the question, “why should lightning protection systems be grounded?” Because international safety standards demand it.

How Grounding Actually Works in LPS

To explore why lightning protection systems should be grounded, it’s helpful to look at how grounding is executed:

1. Ground Rods

Driven vertically into the earth, these rods provide a direct path for the current to dissipate. Copper or copper-bonded steel is commonly used for corrosion resistance and conductivity.

2. Ground Plates or Meshes

In rocky or high-resistance soils, ground plates or meshes buried horizontally increase surface contact and help reduce resistance.

3. Chemical Grounding Enhancements

In dry or sandy soils, chemical compounds (like Grounding Enhancement Material/GEM) are used to lower soil resistivity and improve grounding performance.

All of these work together to answer the fundamental question: why should lightning protection systems be grounded? Because a strong, low-resistance ground network ensures that lightning energy is absorbed and dispersed effectively.

Key Benefits of Grounding a Lightning Protection System

Let’s highlight the advantages clearly so that the importance is undeniable.

✅ Protection of Property

Grounding minimizes the chances of fire, structural damage, and power surges inside buildings.

✅ Protection of Lives

Proper grounding prevents lightning from following unpredictable paths—like plumbing or wiring—thus protecting occupants.

✅ System Efficiency

Grounding ensures that your lightning rods and arresters do the job they’re designed for—capturing and safely draining lightning energy.

✅ Compliance with Legal Requirements

As previously mentioned, building codes and insurance providers require LPS to be grounded to meet safety and liability standards.

Once again, why should lightning protection systems be grounded? Because the benefits touch every aspect of safety, performance, and compliance.

Common Mistakes in Grounding Lightning Protection Systems

Even when grounding is implemented, errors can make the system ineffective:

Inadequate Ground Depth: Shallow grounding rods increase resistance.
Corroded Materials: Old or rusted components can break the conductivity.
Disconnected Grounding Wires: Poor installation or damage over time can compromise the path to ground.
Lack of Maintenance: Ground resistance should be tested regularly to ensure continued performance.

So, why should lightning protection systems be grounded properly and maintained? Because even a grounded system can fail if not executed or maintained correctly.

Why Should Lightning Protection Systems Be Grounded?

In conclusion, why should lightning protection systems be grounded? Because without grounding, the system cannot fulfill its basic function—to protect life and property from the devastating impact of lightning.

Grounding is not just an optional add-on—it is the foundation of any lightning protection strategy. Whether you’re protecting a house, a factory, a skyscraper, or a data center, grounding ensures the lightning energy safely finds its way into the earth, instead of into your walls, your wiring, or worse—into someone’s body.

So before the next storm rolls in, ask yourself: Is my lightning protection system grounded? If not, it’s time to act—because only a grounded system can give you real peace of mind.

Want to learn unique facts about why should lightning protection systems be grounded or another information about lightning protection solutions?
Visit www.plasmacurrent.id or contact us at +62819-9754-2715

Plasma Hero In Grounding, Rekomendasi

Pengaruh Jenis Tanah Terhadap Efektivitas Grounding

jenis tanah dan pengaruhnya pada efektivitas grounding anda bagaimana jenis tanah mempengaruhi grounding plasma group indonesia jasa grounding penangkal petir

pengaruh jenis tanah terhadap efektivitas grounding

Grounding atau sistem pentanahan merupakan bagian vital dari sistem proteksi listrik dan penangkal petir. Tujuannya adalah untuk mengalirkan arus listrik berlebih—baik dari petir, gangguan sistem, atau lonjakan arus ke dalam tanah secara aman. Namun, banyak orang belum menyadari bahwa jenis tanah memiliki pengaruh besar terhadap efektivitas grounding.

Dalam artikel ini, kita akan membahas pengaruh jenis tanah terhadap efektivitas grounding, karakteristik masing-masing jenis tanah, serta tips praktis untuk meningkatkan kualitas sistem grounding Anda berdasarkan kondisi lahan yang dimiliki.

Mengapa Tanah Berpengaruh pada Grounding?

Tanah bukan hanya sekadar tempat menanam elektrode atau batang grounding. Tanah berfungsi sebagai medium penghantar arus ke dalam bumi. Namun, tidak semua tanah memiliki kemampuan hantar listrik yang baik. Perbedaan kadar air, kandungan mineral, struktur fisik, dan resistivitas tanah secara langsung menentukan seberapa efisien arus dapat disalurkan.

Menurut standar IEEE Std 80-2013, nilai resistansi grounding yang baik seharusnya di bawah 10 ohm, meskipun nilai ideal bisa lebih rendah tergantung pada kebutuhan sistem. Di sinilah pengaruh jenis tanah terhadap efektivitas grounding menjadi sangat penting untuk diperhatikan.

1. Tanah Lempung (Clay Soil)

Tanah lempung adalah salah satu jenis tanah paling ideal untuk sistem grounding. Memiliki kandungan air tinggi dan tekstur halus, tanah lempung memiliki resistivitas rendah yang membantu mengalirkan arus listrik secara efisien.

Karakteristik:

Kandungan air tinggi
Tekstur padat namun plastis
pH cenderung netral

Pengaruh pada Grounding:

Pengaruh jenis tanah terhadap efektivitas grounding pada tanah lempung sangat positif. Karena kelembapan tinggi dan daya hantar listrik yang baik, elektrode tanah bekerja maksimal tanpa memerlukan bahan tambahan seperti chemical grounding.

2. Tanah Berpasir (Sandy Soil)

Tanah berpasir memiliki kemampuan drainase yang tinggi sehingga cepat mengering. Ini menyebabkan kadar air rendah dan resistivitas tanah meningkat, sehingga kurang ideal untuk grounding.

Karakteristik:

Porositas tinggi
Kandungan air rendah
Tekstur longgar dan ringan

Pengaruh pada Grounding:

Pengaruh jenis tanah terhadap efektivitas grounding pada tanah berpasir cenderung negatif. Sistem grounding akan memiliki resistansi tinggi kecuali diberi penanganan khusus seperti penambahan Grounding Enhancement Material (GEM) atau pelembab tanah buatan.

3. Tanah Berbatu (Rocky Soil)

Tanah dengan kandungan batuan tinggi sulit untuk digali dan memiliki konduktivitas yang sangat rendah. Umumnya ditemukan di daerah pegunungan atau lereng.

Karakteristik:

Kandungan batu dan kerikil tinggi
Konduktivitas rendah
Sulit dibentuk dan diolah

Pengaruh pada Grounding:

Dalam konteks pengaruh jenis tanah terhadap efektivitas grounding, tanah berbatu adalah salah satu yang paling menantang. Sistem grounding pada tanah jenis ini hampir selalu membutuhkan bahan tambahan dan desain grounding khusus, seperti sistem grid atau jala luas untuk menurunkan resistansi.

4. Tanah Gambut atau Organik

Tanah gambut kaya akan bahan organik namun memiliki stabilitas rendah. Meskipun lembap, tanah ini cenderung asam dan mudah berubah bentuk, terutama saat kering.

Karakteristik:

Kandungan organik sangat tinggi
Mudah terkompresi
Dapat bersifat korosif terhadap elektrode logam

Pengaruh pada Grounding:

Pengaruh jenis tanah terhadap efektivitas grounding pada tanah gambut tergolong fluktuatif. Ketika basah, resistivitasnya bisa rendah, tetapi saat mengering, resistivitasnya melonjak tinggi. Selain itu, kondisi asam dapat mempercepat korosi pada batang grounding. Penggunaan batang tembaga berlapis khusus dan GEM disarankan untuk menjaga keandalan sistem.

5. Tanah Liat Berpasir (Sandy Clay Soil)

Jenis tanah campuran ini memiliki potensi grounding yang cukup baik jika proporsi lempung masih dominan.

Karakteristik:

Campuran lempung dan pasir
Kandungan air sedang
Daya serap air moderat

Pengaruh pada Grounding:

Dalam kasus ini, pengaruh jenis tanah terhadap efektivitas grounding tergantung pada perbandingan antara lempung dan pasir. Bila kandungan pasir terlalu tinggi, resistansi akan meningkat. Sebaliknya, jika lempung lebih dominan, hasilnya cenderung baik.

6. Tanah Basah (Wet Soil) vs. Tanah Kering (Dry Soil)

Selain jenis tanah, kadar kelembapan juga menjadi faktor utama dalam grounding. Tanah basah umumnya memiliki resistivitas rendah dan mendukung efektivitas sistem grounding.

Pengaruh pada Grounding:

Pengaruh jenis tanah terhadap efektivitas grounding sangat dipengaruhi oleh kadar air. Dalam laporan oleh National Institute of Standards and Technology (NIST), disebutkan bahwa tanah kering dapat meningkatkan resistansi tanah hingga 10 kali lipat dibanding tanah lembap. Oleh karena itu, pemantauan kelembapan dan sistem penyiraman berkala bisa menjadi solusi di daerah kering.

Strategi Mengatasi Tanah dengan Resistansi Tinggi

Jika Anda berada di lokasi dengan jenis tanah yang kurang mendukung sistem grounding, berikut beberapa langkah yang bisa dilakukan:

Menggunakan Grounding Enhancement Material (GEM) seperti bentonit, karbon aktif, atau plasma gem untuk menurunkan resistansi.
Penerapan sistem elektrode berlapis (multi rod grounding system) untuk memperluas area kontak tanah.
Menggunakan backfill kimia yang mempertahankan kelembapan di sekitar batang grounding.
Pengecekan berkala resistansi tanah dengan earth tester untuk memastikan sistem tetap andal.

Langkah-langkah ini sangat direkomendasikan untuk mengurangi dampak negatif dari pengaruh jenis tanah terhadap efektivitas grounding.

Standar Internasional Terkait Pengaruh Tanah

Beberapa standar yang merekomendasikan pengujian dan penyesuaian sistem grounding berdasarkan jenis tanah meliputi:

IEEE Std 80-2013
IEC 60364-5-54
SNI 03-7015-2004 (Indonesia)
NFPA 780: Standard for the Installation of Lightning Protection Systems

Semua standar tersebut menekankan bahwa karakteristik tanah harus diperhitungkan sejak tahap perencanaan sistem pentanahan.

Pilih Strategi Grounding Berdasarkan Jenis Tanah Anda

Dari berbagai pembahasan di atas, jelas bahwa pengaruh jenis tanah terhadap efektivitas grounding sangat besar dan tidak bisa diabaikan. Memahami karakteristik tanah di lokasi Anda merupakan langkah awal untuk merancang sistem grounding yang aman, efisien, dan tahan lama.

Jangan sampai sistem grounding Anda gagal hanya karena mengabaikan jenis tanah. Lakukan pengujian resistansi tanah dan konsultasikan pada tenaga profesional sebelum memasang sistem grounding, terutama di daerah dengan jenis tanah yang tidak ideal.

Ingin tahu lebih lanjut tentang info tentang apakah gedung rendah aman dari petir, maupun info solusi proteksi petir lainnya?
Kunjungi www.plasmacurrent.id atau hubungi kami di 0819-9754-2715
